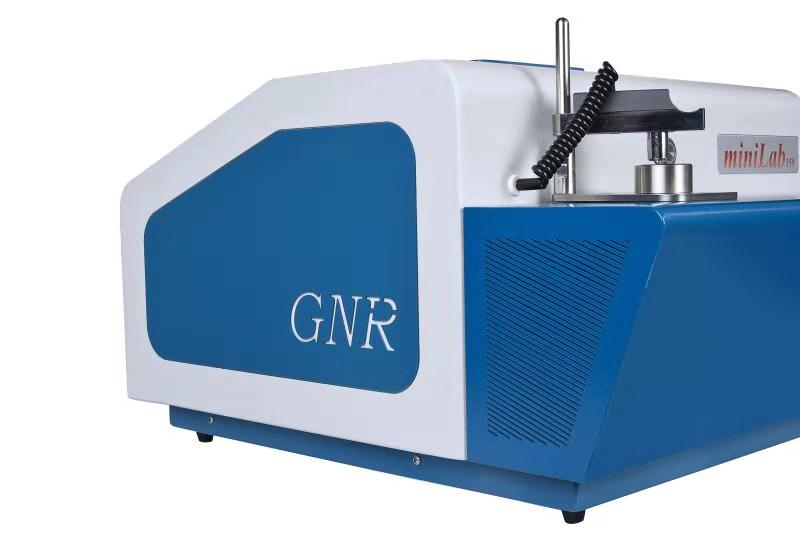

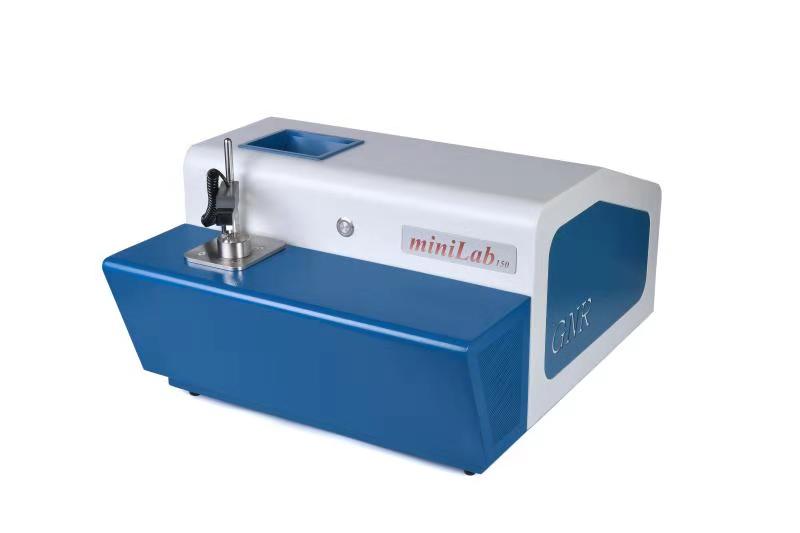

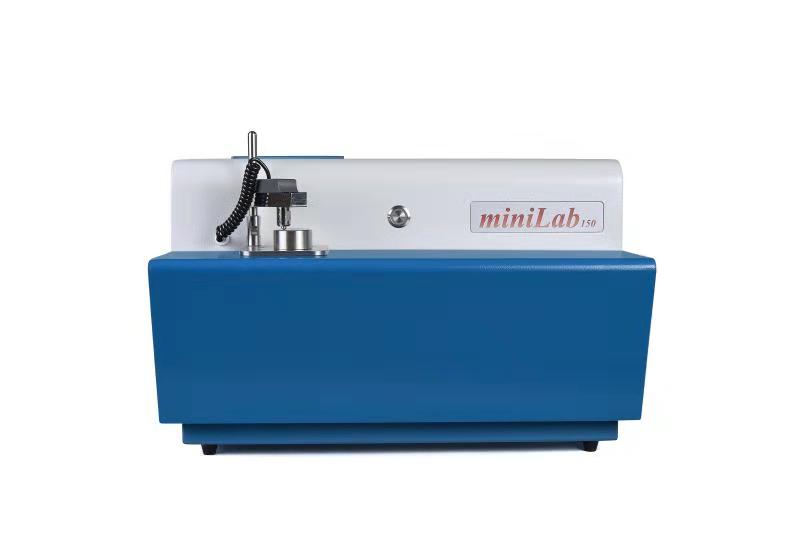

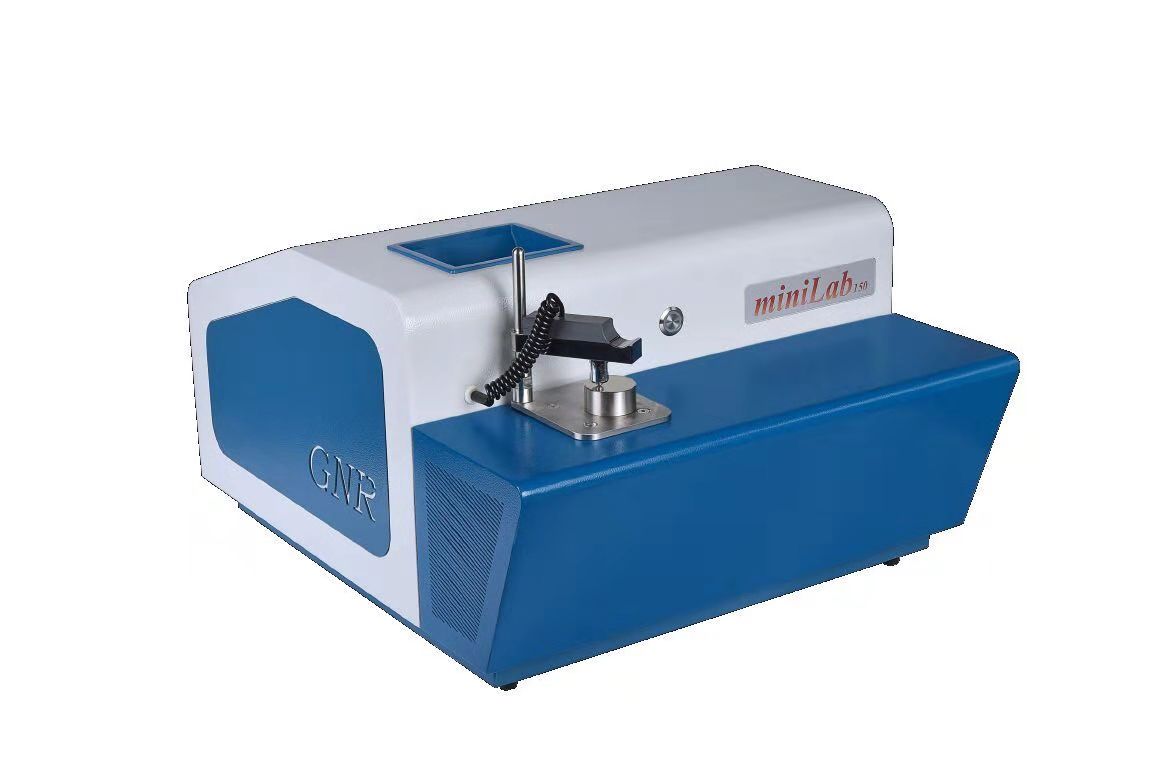

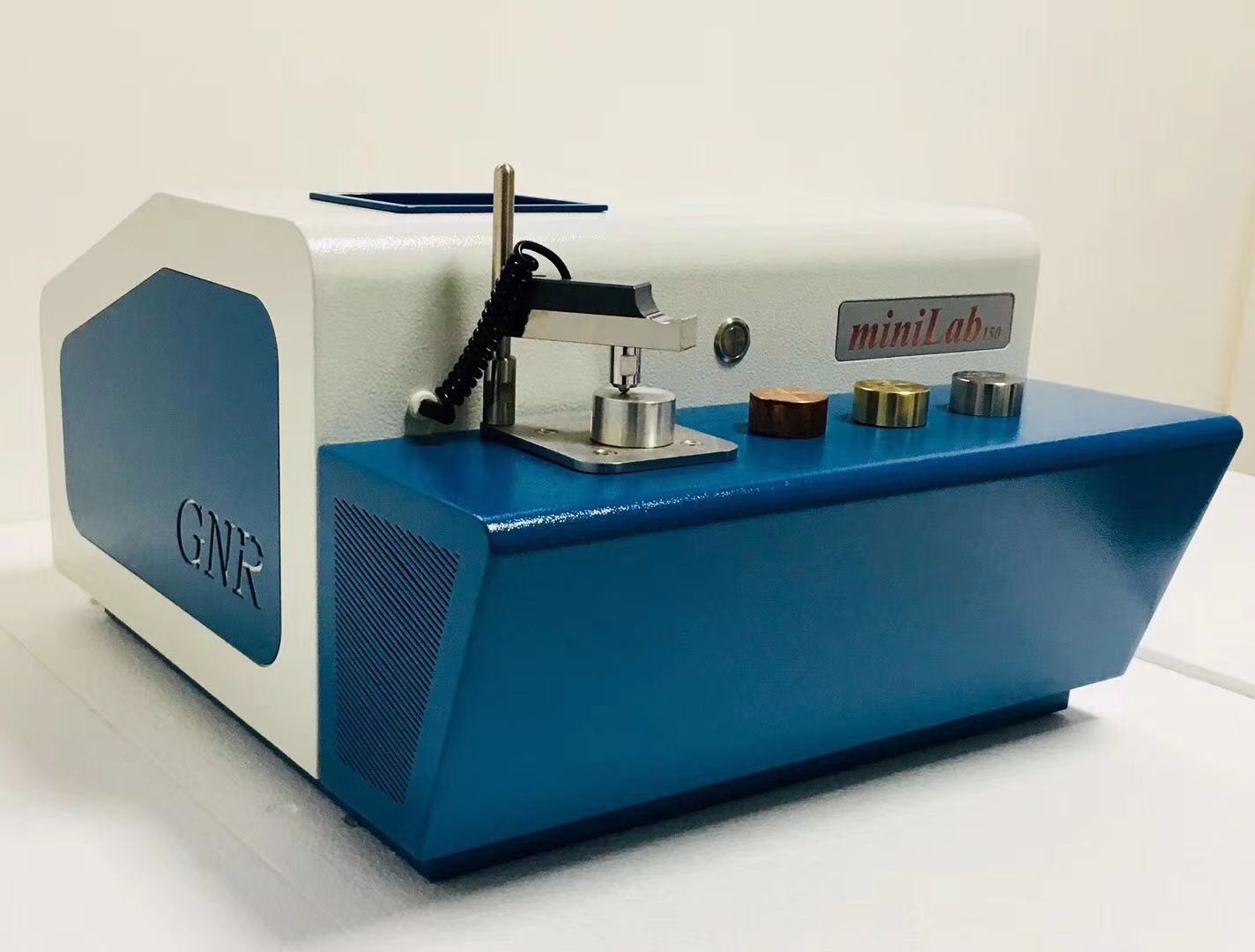

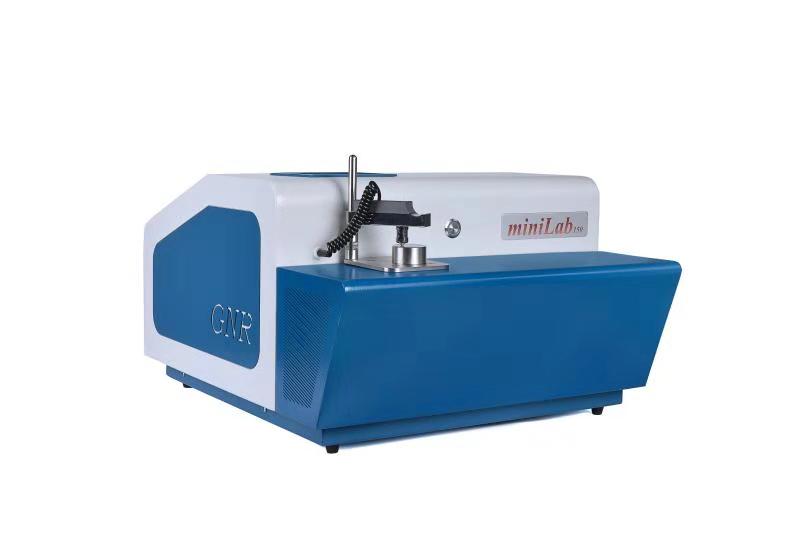

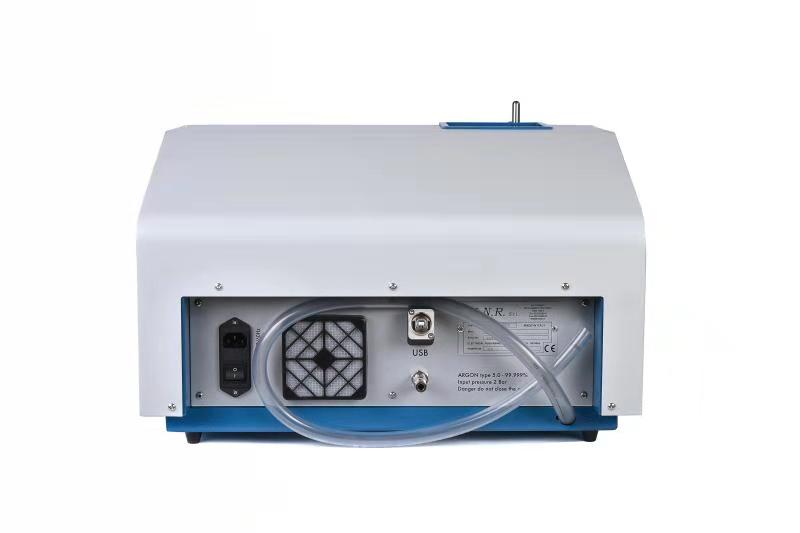

S1火花直讀光譜儀是一臺方便使用的高精度直讀光譜儀。由于結構緊湊體積小巧，S1可以安放在實驗室、生產線等任何工作場所。S1可提供不同的配置，用于分析各種黑色及有色金屬合金。

S1直讀光譜儀配置：

1. 光學系統

2. 元素譜線

3. 控制、采集和讀出系統

4. 火花源

5. 火花臺

6. 軟件

7. 控制中心：電腦

8. 尺寸

9. 電源

10. 其他

S1組成部分描述：

1. 光學系統

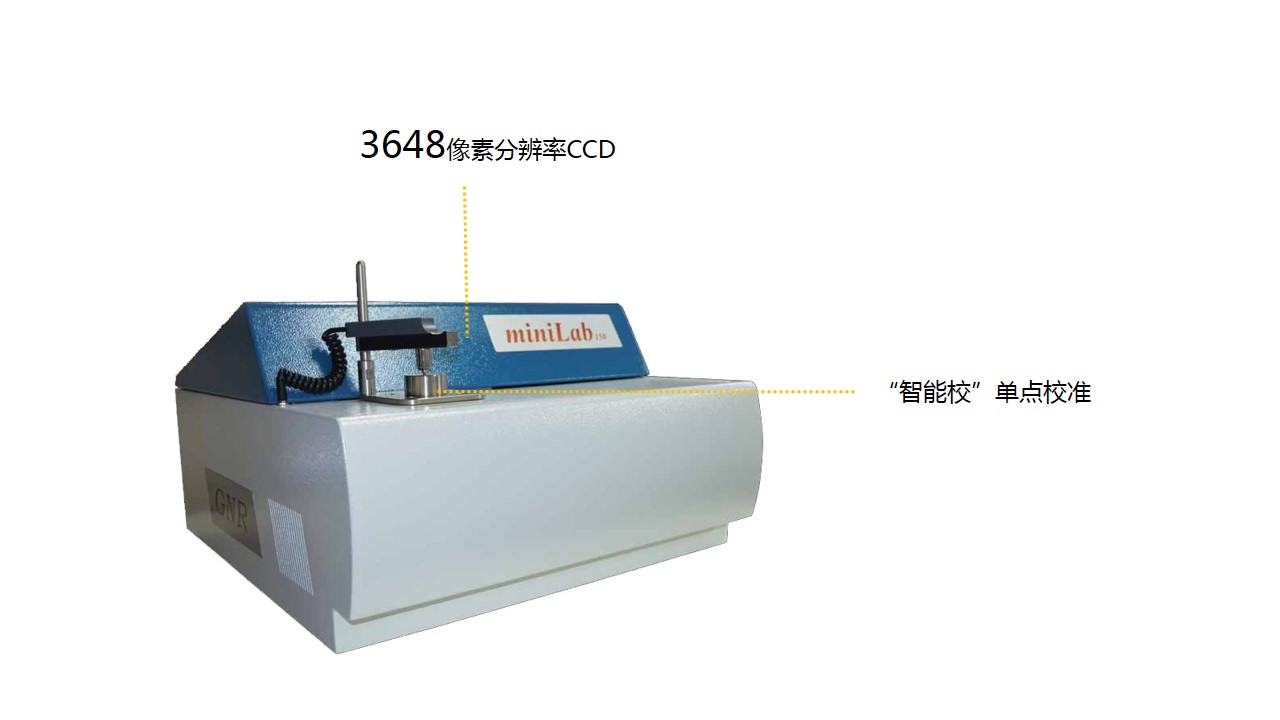

l 多塊高性能CCD檢測器系統

Multi High Resolution CCD Multi detectors (Charge Coupled Device) system with CCD solid state detectors.

l 每塊CCD 3,648 像素

Each CCD has 3,648 active elements (pixels equivalent)

l 高性能全息衍射光柵，光柵刻線3600 條/mm

High luminosity holographic grating with 3600 grooves per mm

l 單點校準算法+波長實時校準應對漂移

Single Calibration arithmetic for drift

l 焦距：150 mm

Focal length 150 mm for all optical systems

l 譜線波長：178-460 nm

Spectral optical wavelength 178-460 nm

l 密閉的氬氣填充光學室可以避免灰塵、光線的干擾

Argon flush tight optical chamber sealed against light and dust

2. 元素譜線

l S1覆蓋了全元素分析范圍，可根據具體需要分析相應的元素

S1 can be equipped with all the needed spectral lines basing on analytical  programs requested

l 光學系統包括固態檢測器能夠測量樣品所發出的所有譜線

Optical system includes full range multi-channel CCDs solid state detectors able  to measure the whole optical spectra emitted by all elements in the samples

l 能為將來可能的升級，增加分析線（元素）方便

It’s always possible to integrate new spectral lines (elements) for future  upgrade

l 可現場增加分析程序

Possible on site addition of analytical program

3. 控制、采集和讀出系統

l 電子系統具有微處理器控制的多通道積分和數據系統采集功能

Electronic system with integrators multi-channels and Data System Acquisition  PC controlled by microprocessor

l 高速64位模數轉換器

High speed 64 Bit ADC

l ISP混合信號Flash微控制器100MHz

Mixed Signal ISP Flash MCU 100 MHz

l 串行通訊接口源

Serial Source Interface

l 高速讀出及高速USB 3.0借口支持快速數據控制與處理系統

High speed readout with high speed interface USB 3.0 for fast data processing  and controlling the system

1. 火花源

l 全自動控制火花源

Full automatic controlled source

l 半導體控制放電激發

Solid state spark source semiconductor controlled

l 1 到 100 A等離子體電流

Plasma current from 1 to 100 A

l 放電參數由密碼保護

The discharge parameters are protected by password

l 特別的分析要求可有不同的激發參數

Variable discharge parameters for individual analytical tasks

l 火花光源放電穩定，不受供電系統波動的影響

The spark source is stabilized against variations of the power supply

l 激發參數由激發線和分析程序自動標定和控制

Excitation parameters configured and controlled according to excitation lines  and analytical programs automatically

l 火花源可有多種參數設置

Spark source with variable parameters

l 火花頻率: 50 到 to 1000 Hz (可控)

Spark Frequency: 50 up to 1000 Hz (controllable)

l 單火花持續時間 10-10000 us (可控)

Single spark time 10-10000 us (controllable)

2. 火花臺

l 開放式的火花臺可以分析測試重達20Kg的各種形狀的樣品

The open universal spark stand allows to analyze samples up to 20 Kg and  suitable for samples in different forms

l 無污染電極無需更換

The anti-pollution electrode doesn’t need to be maintain

l 氬氣吹掃火花臺，低氬氣消耗

Argon flushed spark stand with minimum consumption of Argon

l 使用便捷的樣品夾支持快速樣品更換

Quick change with simple designed sample clamp for fast sample throughput

l 不同樣品的適配器可滿足各種樣品的需求（可選）

Small adapters for different samples are also available for various kind of  samples (options)

3. 軟件

計算每種元素的校正曲線需考慮到各種基體（參考線）。

For calculation of calibration curves for each elements into consideration of  various matrixes (references) available for the calculation of analytical results.

軟件功能: Software allows for

分析和校正：ANALYTICAL AND CALIBRATION:

l 智能單點校準 : 用一塊標樣即可完成標準化

SINGLE CALIBRATION: standardization using a single sample

l 便捷的用戶圖形界面

Easy GUI (Graphic Interface User) system

l 創建或修改分析程序

Creation or modification analytical programs

l 常用的操作功能鍵

Function keys for routine operations

l 可選擇的輸出方式 ( 強度，強度比，未校正的濃度，校正后的濃度等)

Output unit selectable (intensities, intensities ratios, uncorrected  concentrations, corrected concentrations etc.)

l 可選擇的濃度單位 ( ppm, % )

Selectable concentrations units (ppm, %)

l 通用標準化

Global recalibration

l 微型標準化

Mini calibration (Type recalibration)

l 校正元素間的干擾

Correction of inter elemental interferences

l 可顯示標準偏差和相對標準偏差

Standard deviation and relative standard deviation functions

l 軟件可去除不良火花

Reject one or more discharges

l 合金類型鑒定（UNI, ISO, DIN, EN, ASTM, JIS, BS, 等.）

Determination type of alloy (quality name) according to the requested norm  (UNI, ISO, DIN, EN, ASTM, JIS, BS, etc.)

l 標樣庫

Standards library

l 國際標準物質庫

International norms library

l 牌號鑒定

Quality identification

l 支持碳當量或其他參數的計算

Calculation of Carbon equivalence or any other parameter consequent to the  analysis

l 可標記超出工作曲線范圍的元素分析結果

Signaling of out prefixed range elements

l 具有根據分析時間或激發次數自動再校正功能

Possibility of automatic signal for recalibration depending on time or on spark  number

統計功能軟件：STATISTIC SOFTWARE functions:

l 統計計算

Statistic calculation

l 可打印所有激發結果或是最多100次的激發平均結果，及其標準偏差和相對標準偏差

Printing of all discharges or only the average of up more than 100 discharges,  standard deviation and relative standard deviation

l 硬盤存儲數據便于今后的研究分析

Filing on Hard Disk of all data with possibility of researching various keys

l 可連接外部計算機或服務器

Connection to external computers or central/server system

綜合特性：General properties:

l 32位應用軟件

Software with 32bit application

l 字體、字體大小設定

Fonts, font-sized setup up to setting on screen

l 日期/時間格式基于Windows設置

Date/time formats compatible with Windows setup

l 多種輸出功能或?qū)υ挷僮鞯目旖輬D標

Various icons for quick access to output functions or dialogues

l 下拉式菜單操作文檔、篩選、觀察

Drop lists for File, Filter, View

l 樣品識別域數量不受限

Unlimited number of sample id fields

l 幫助文件

Help task

l 測樣結果可以Excel或者PDF格式編輯

Measuring data could be edited by Excel or PDF

l 全自動控制，自動診斷功能

Fully automatic control and automatic diagnostic function

數據庫：Database:

l 輸入、輸出

Import, Export

l 儀器與通信間的接口

Communication & Instrument interfacing

l 文件的共享、傳輸

File for sharing, transferring

l 輸出文件、統計程序

Export to files, statistic programs

文檔：Documentation:

l 標準輸出、頁面設置logo或信頭功能

Standard print, page set-up with logo or letter head functions

l 打印設置、打印預覽

Printer set-up, Print Preview

l 數據打印、工作曲線打印

Data printing, curves printing

分析管理：Analyses management:

l 數據庫管理和控制

Database management and controller

l 多窗口支持多任務工作

Multi-windows for multi tasks working

l 不限制察看分析結果列表的數目

Unlimited number of views for analyses table

l 所有數據庫域的查詢功能

Search function for all data fields in view

l 分析的編輯功能

Edit function for analyses

l 元素、大小、小數點的顯示格式

Display formats with elements, forms, dimensions, decimals

l 分析結果復制功能

Copy function

l 結果的單位和小數點選擇（不限數目）

Units & dimensions (unlimited number)

l 手動分析結果輸入和樣品鑒別

Manual analysis input and sample identification

l 可選使用條形碼閱讀器輸入樣品名稱

Optional sample code input using bar code reader

l 所有樣品識別和元素域的操作一目了然

Transparent access thru all sample-ids & element fields

l 適用于所有分析結果的查詢和輸出

Applicable for all analyses views and outputs

l 牌號數據庫

Quality database

l 牌號控制功能

Quality control function

l 牌號識別功能

Quality identification

l 分析結果列表中牌號控制的顯示

Display of quality control in the analyses table

l 收到的已存在牌號的自動檢測

Automatically check of received qualities for existence

l 擴展公式編輯功能

Formula editor with extended possibilities

l 自定義公式編輯

Formula calculation

l 數字統計功能(序號, 加合, 平均, 絕對/相對 標準偏差, 最大, 最小, 范圍)

Numeric statistics (no., sum, average, abs./rel std dev., min, max, range)

l 步宏編輯

Macro programs, with asynchronous execution

l 異步宏排序

Macro sequences, with asynchronous execution

l 自動項目或預定宏執行的任務服務器

Job server for automatic event, or scheduled macro execution

4. 控制中心：電腦

GNR公司提供參考配置：

電腦：臺式機，需確認軟件的兼容性

CPU：INTEL酷睿2

內存：2GB

硬盤：>160 GB，7.200轉

顯示器：LCD 17”或19”TFT

操作系統：Microsoft Windows 7

網絡、顯卡、USB接口

鍵盤、鼠標

打印機: 惠普Deskjet打印機或同等產品

 5. 尺寸

尺寸(Dimension)：W50 x D59 x H31 cm

重量(Weight)：約 35 Kg

 6. 電源

110/220V +/- 10%，單相（single phase），50/60 Hz

16 A，< 1.0 KVA

10. 其他

工作溫度范圍（Working temperature range）: +10°C - +35°C

濕度范圍（Working humidity）: 15 – 85%

氬氣溯流壓力（Argon upstream pressure） : ~200 bar

氬氣輸入壓力（Argon inlet pressure） : ~3.5 bar

氬氣質量（Argon quality） (min.) : 5.0 (99.999% 氬氣)

氬氣流量（Argon flow rates）

l 待機流量（Stand-by flow） : 0.3L/分鐘

l 分析流量（Analytical flow） :  6L/分鐘

l

儀器安裝要求

儀器的安裝必須由GNR或者經過GNR培訓并授權的工程師負責完成。為了保障儀器安裝順利完成，外圍相關對接設施、設備的準備工作由客戶負責完成。

安裝空間：

設備安裝、放置的區域，必須要有足夠的空間，能保證充分的空氣流通，同時滿足技術人員維護、維修的需要。

設備的尺寸如下：

寬 50CM，深 59CM，高 31CM。

電源：

設備所需的電源，必須是220V 50/60Hz單相電源，并符合CEI規定。電源的輸出端串聯一個16A保險保護，或者是D型磁熱開關，可以有效吸收浪涌的沖擊。

電源線的額尺寸要能承載設備工作時的最大功率負載，并保證長期安全工作，尤其需要關注的是地線的連接。

安裝穩壓設備，能有效的避免忽高忽低不穩定的電源輸入，對光譜儀和電腦內部電子器件的損害。

設備隨機配備有電源線，長170CM。

電腦：

電腦的技術參數要求：

處理器 ：Inter Core 2 duo 或 AMD Athlon Ⅱ等同或以上

緩沖器（Cache）：2M Hz 或以上

處理器頻率：2G Hz 或以上

操作系統：WIN7 32位操作系統

USB 端口

輔助氣體：

輔助氣體的鋼瓶要有效固定放置，符合相關的安全規定。放置的位置盡可能的靠近設備，并避免過大的溫度變化，避免太陽直射。

請注意：必須使用99.999%以上的高純氬氣（氧氣<3PPM，氫氣<2PPM，氮?dú)?5PPM，水蒸氣<5PPM）。如果不能找到合適的氣體，建議客戶購買氬氣凈化器，能有效的凈化不符合要求的氬氣，以滿足設備的正常使用需求。

如有任何疑問，建議聯系GNR中國服務中心，以獲取更多的信息。

氣管及適配器：

設備上帶有一個快速接頭。與之對應的，配有一根2.5M的特氟龍管，如客戶需要更長的氣管，請聯系GNR中國服務中心。

為了有效的與減壓表連接，GNR提供有如下配件：1/8 快速氣管接頭，F(xiàn)/F 1/8 直通型氣管連接器，M/F G1/4 到G1/8 的氣管連接器。

減壓閥：

減壓閥要與氬氣鋼瓶相匹配，這需要有客戶自行準備。如果無法獲得，請聯系GNR。減壓閥需要有兩個壓力指示表頭，一個用來指示鋼瓶?jī)?nèi)的氣體壓力，另一個顯示輸出氬氣的壓力（能夠有效指示3~4bar的壓力）。并不需要流量計，因?yàn)樵O(shè)備自身帶有流量計。

樣品的制備：

為了有效激發樣品，需要使用磨樣機來處理黑色金屬（鐵、鎳等）；對于有色金屬（鋁、銅等）則需要車床來進行。
